アート二クスのホームペ-ジにようこそ |  |
プリント板製作
 |
 |
|

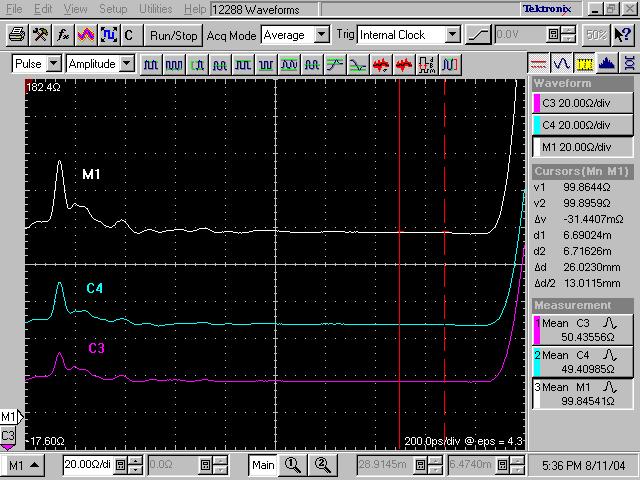

| 各種プリント基板 | 差動インピーダンス測定グラフ |
営業品目
片面プリント板、両面プリント板、多層プリント板、フレキシブル基板
高品質、短納期の国内製作基板
低価格の海外製作基板
基板仕様
|
仕 様
|
最 小
|
最 大
|
|---|---|---|
|
製品仕上がりサイズ
|
５×５
|
６５０×４８０
|
|
製品仕上がり板厚 ２層
|
０．１ｔ
|
―
|
|
製品仕上がり板厚 ４層
|
０．３８ｔ
|
６．４ｔ
|
|
製品仕上がり板厚 ６層
|
０．６ｔ
|
６．４ｔ
|
|
製品仕上がり板厚 ２０層
|
２．０ｔ
|
６．４ｔ
|
|
ライン／スペース
|
５０／５０μｍ
|
―
|
|
スルーホール径
|
φ０．１
|
―
|
|
レーザービア径
|
φ０．０８
|
―
|
基板納期
|
仕 様
|
超超特急
|
超特急 | 特急 | 通常 |
|---|---|---|---|---|
| 両面プリント板 |
―
|
２日 | ４日 | １０日 |
| ４層プリント板 |
２日
|
３日
|
７日 | １２日 |
| ６層プリント板 |
３日
|
４日
|
１０日 | １４日 |
| ８層プリント板 |
３日
|
５日
|
１２日 | １６日 |
| １０層プリント板 |
４日
|
６日
|
１５日 | ２１日 |
上記基板仕様、基板納期は国内製作基板に適応します。
海外製作は、仕様、納期が異なります。問い合わせ下さい。
試作1枚から量産まで各種プリント基板の製作をお手伝いさせて頂きます。
|
